在現代電子設備中，電源管理芯片扮演著至關重要的角色。LP3799FAC是一款廣泛應用于12V3A電源PSR（Power Supply Reject）方案的芯片，因其高效、穩定和多功能性而受到市場的青睞。本文將詳細解析LP3799FAC芯片的特性，并結合電路圖介紹其在實際應用中的表現。

LP3799FAC芯片概述

LP3799FAC是一款高性能的降壓型開關穩壓器，專為需要高效率和低噪聲的應用設計。它支持寬輸入電壓范圍，能夠在4.5V至36V之間穩定工作，輸出電壓可調，最大輸出電流可達3A。該芯片采用先進的PWM（脈寬調制）技術，能夠?qū)崿F(xiàn)高效率的能量轉換，同時保持低電磁干擾。

主要特性

    寬輸入電壓范圍：4.5V至36V
    可調輸出電壓：最大3A輸出電流
    高效率：在滿載條件下效率可達95%
    低噪聲：采用PWM技術，減少電磁干擾
    保護功能：包括過流保護、過溫保護和短路保護
    小尺寸封裝：便于集成到緊湊的電路設計中

電路圖解析

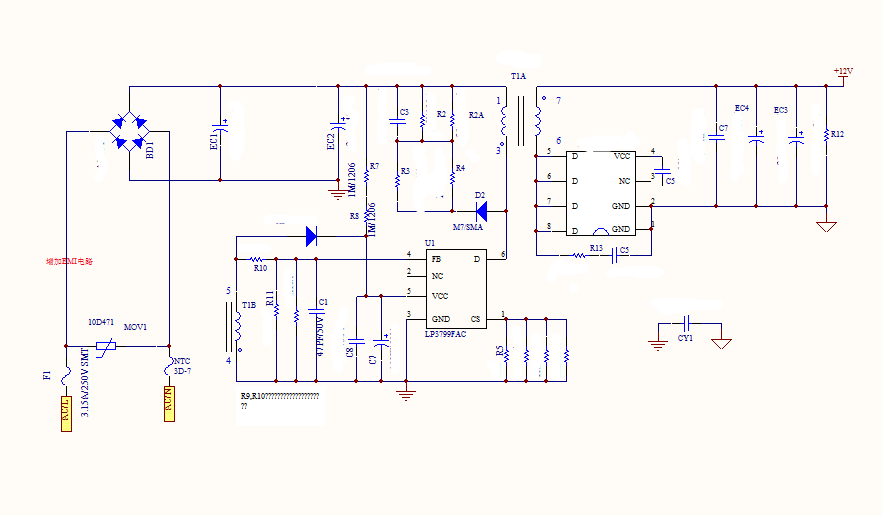

下圖展示了一個典型的12V3A電源PSR方案，使用LP3799FAC芯片作為核心組件。

電路組成

    輸入部分：

        輸入電壓通過F1保險絲和D1二極管進行保護和整流。
        X1和C1組成輸入濾波電路，減少輸入電壓的波動。

    控制部分：

        LP3799FAC芯片（U1）作為核心控制單元，負責調節輸出電壓和電流。
        R1、R2、R3和C2構成反饋網絡，用于設定輸出電壓。
        R4和R5用于設置芯片的工作頻率。

    輸出部分：

        L1和C3組成輸出濾波電路，確保輸出電壓的穩定性。
        D2和C4用于進一步平滑輸出電壓，減少噪聲。

    保護電路：

        D3和R6構成過壓保護電路，防止輸出電壓過高。
        R7和C5用于過溫保護，監測芯片溫度。

LP3799FAC芯片的應用優勢

高效率

LP3799FAC芯片采用先進的PWM技術，能夠在高負載條件下保持高效率，減少能量損耗，這對于需要長時間運行的設備尤為重要。

多功能性

該芯片不僅支持寬輸入電壓范圍，還具有可調輸出電壓功能，使其能夠適應多種不同的應用需求。

穩定性

通過內置的保護功能，如過流保護、過溫保護和短路保護，LP3799FAC能夠有效防止電路損壞，提高系統的穩定性和可靠性。

易于集成

由于其小尺寸封裝和簡單的外圍電路設計，LP3799FAC芯片易于集成到各種電子設備中，簡化了電路設計和制造過程。

結論

LP3799FAC芯片以其高效率、多功能性和穩定性，在12V3A電源PSR方案中表現出色。通過詳細的電路圖解析，我們可以看到該芯片如何在實際應用中發揮作用，為電子設備提供穩定可靠的電源管理。隨著電子技術的不斷發展，LP3799FAC芯片將繼續在電源管理領域發揮重要作用。
