SM7022明微電子DIP8/SOP8封裝5W/12W電流模式PWM控制功率開關芯片
DIP8/SOP8 5W/12W
24小時全國服務熱線：18902855590
24小時全國服務熱線：18902855590
首頁 ? 產品中心 ? 明微電子
SM7022 是采用電流模式 PWM 控制方式的功率開關芯片，集成高壓啟動電路和高壓功率管，為低成本開關電源系統提供高性價比的解決方案。芯片 VDD 的工作電壓范圍寬，很方便的應用于充電器領域。芯片提供了過溫、過流、過壓、欠壓等保護功能，保證了系統的可靠性。

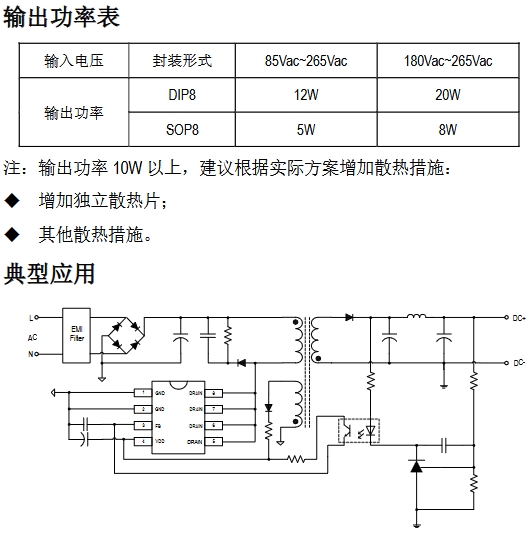

輸出功率表：
輸出功率 DIP8 ，（85Vac~265Vac）12W; (180Vac~265Vac)24W
輸出功率 SOP8 :（85Vac~265Vac）5W; (180Vac~265Vac)8W
輸出功率 10W 以上，建議根據實際方案增加散熱措施： 增加獨立散熱片；其他散熱措施。
輸入電壓：85Vac~265Vac,
待機功耗小于 120mW@220Vac,
集成高壓啟動電路,
集成高壓功率開關,
60KHz 固定開關頻率,
9V~39V 寬 VDD 工作電壓范圍,
電流模式 PWM 控制方式,
內置過溫、過流、過壓、欠壓等保護功能,
兼容 VIPer22 管腳（不需要修改電路走線及變壓器）,
封裝形式：DIP8、SOP8.
小功率充電器,
小功率適配器,
待機電源,
DVB 以及其他便攜式設備電源.
