金屬氧化物半導體場效應晶體管（MOSFET），簡稱MOS管，是現代電子設備中不可或缺的組件。MOS管因其高輸入阻抗、低噪聲和易于集成的特點，在模擬電路和數字電路中得到了廣泛應用。MOS管的三個極分別是柵極（Gate）、漏極（Drain）和源極（Source），本文將詳細介紹MOS管的三個極的符號表示，以及如何區分它們。

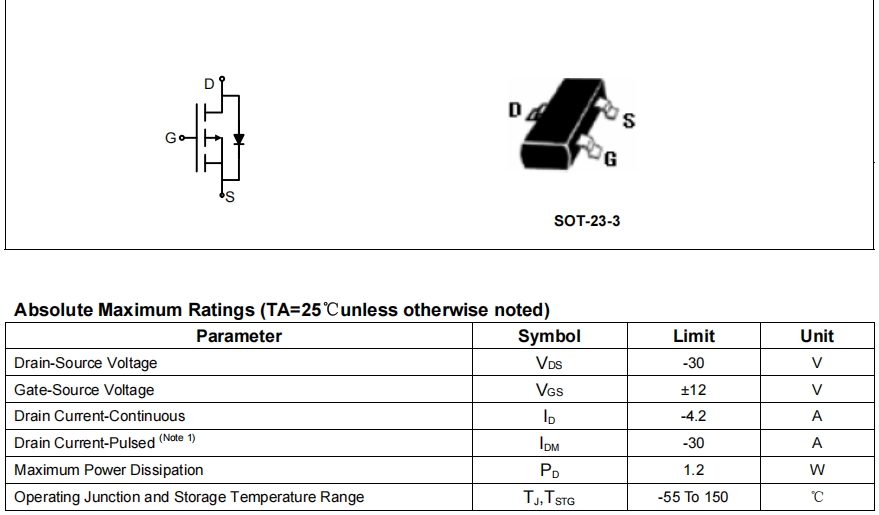

柵極（Gate）：柵極是控制MOS管開關狀態的極。在電路圖中，柵極通常用一個箭頭指向晶體管的符號表示。箭頭指向晶體管內部，表示柵極對溝道的控制作用。
漏極（Drain）：漏極是MOS管中電流流出的極。在電路圖中，漏極通常位于晶體管符號的右側。
源極（Source）：源極是MOS管中電流流入的極。在電路圖中，源極通常位于晶體管符號的左側。
查看箭頭方向：在MOS管的符號中，箭頭的方向指向晶體管內部，箭頭的指向即為柵極。
識別電流方向：在電路中，電流從源極流向漏極。因此，通過識別電流的流向，可以確定源極和漏極。
使用電路圖標注：在電路圖中，每個極通常會有明確的標注，如G（柵極）、D（漏極）和S（源極）。
觀察電路布局：在實際電路板上，MOS管的三個極也會通過布局和連接方式來區分。通常，柵極會通過一個電阻連接到控制信號，而源極和漏極則直接連接到電源和負載。
MOS管在電子設備中的應用非常廣泛，包括但不限于：
開關應用：MOS管可以用作電子開關，控制電流的通斷。
放大器：在模擬電路中，MOS管可以用作放大器，放大輸入信號。
電源管理：在電源管理電路中，MOS管用于調節和控制電源的輸出。
MOS管的三個極——柵極、漏極和源極，是電路設計和分析的基礎。通過識別電路圖中的符號和理解電流的流向，可以準確地區分這三個極。MOS管的正確使用對于確保電路性能和穩定性至關重要。
